Quel est le principe de fonctionnement d’une tour de refroidissement fermée sèche-humide ?

En tant que fournisseur de tours de refroidissement fermées sèches et humides, on me pose souvent des questions sur le principe de fonctionnement de ces équipements remarquables. Dans ce blog, j'entrerai dans les détails du fonctionnement d'une tour de refroidissement fermée sèche-humide, en soulignant ses avantages et ses applications.

Concept de base d'une tour de refroidissement fermée sèche-humide

Une tour de refroidissement fermée sèche-humide est un système hybride qui combine les caractéristiques des méthodes de refroidissement sèches et humides. Il est destiné à refroidir un fluide (généralement de l'eau ou un mélange eau - glycol) qui circule en boucle fermée. Cette conception en boucle fermée empêche le fluide d'entrer en contact direct avec l'environnement externe, ce qui est bénéfique dans de nombreux processus industriels où la pureté du fluide doit être maintenue.

Le processus de refroidissement à sec

La partie refroidissement à sec de la tour fonctionne sur le principe du transfert de chaleur par convection et rayonnement. Le fluide chaud issu du processus industriel entre dans la tour de refroidissement et s'écoule à travers une série de tubes à ailettes. Ces tubes sont exposés à l'air ambiant qui est aspiré sur les tubes par des ventilateurs. Lorsque l'air passe au-dessus des tubes, il absorbe la chaleur du fluide à l'intérieur des tubes, provoquant une diminution de la température du fluide.

L'efficacité du processus de refroidissement à sec dépend de plusieurs facteurs, notamment la différence de température entre le fluide et l'air ambiant, la surface des tubes à ailettes et le débit d'air. Une plus grande différence de température et une plus grande surface des tubes entraînent généralement un transfert de chaleur plus efficace. Cependant, le refroidissement à sec peut ne pas suffire à lui seul pour obtenir l’effet de refroidissement souhaité, en particulier dans les climats chauds et humides.

Le processus de refroidissement humide

Lorsque le processus de refroidissement sec ne suffit pas à refroidir le fluide à la température requise, le processus de refroidissement humide entre en jeu. En mode de refroidissement humide, de l'eau est pulvérisée sur l'extérieur des tubes à ailettes. Au fur et à mesure que l’eau s’évapore, elle absorbe une grande quantité de chaleur latente des tubes, réduisant ainsi davantage la température du fluide à l’intérieur.

L'évaporation de l'eau est un mécanisme de refroidissement très efficace. La chaleur latente de vaporisation de l’eau est relativement élevée, ce qui signifie qu’une petite quantité d’eau évaporée peut éliminer une quantité importante de chaleur. L'eau pulvérisée forme un mince film à la surface des tubes, augmentant le coefficient de transfert thermique entre l'air, l'eau et les tubes.

La combinaison du refroidissement sec et humide

La tour de refroidissement fermée sec-humide fonctionne de manière à pouvoir basculer entre les modes de refroidissement sec et humide ou les utiliser simultanément, en fonction des besoins de refroidissement et des conditions ambiantes. Dans des conditions météorologiques douces, la tour peut fonctionner en mode sec uniquement, ce qui est plus économe en énergie car il ne nécessite pas l'utilisation d'eau pour l'évaporation. Cela permet d’économiser l’eau et de réduire les coûts d’exploitation.

À mesure que la température ambiante augmente ou que la charge de refroidissement augmente, la tour peut progressivement introduire le processus de refroidissement humide. En combinant les deux méthodes de refroidissement, la tour peut atteindre un niveau élevé d'efficacité de refroidissement dans une large gamme de conditions de fonctionnement. Le système de contrôle de la tour surveille la température du fluide et les conditions ambiantes et ajuste le fonctionnement des ventilateurs, des pompes à eau et des buses de pulvérisation en conséquence.

Avantages des tours de refroidissement fermées sèches et humides

L’un des principaux avantages des tours de refroidissement fermées sèches et humides est la conservation de l’eau. Par rapport aux tours de refroidissement humides traditionnelles de type ouvert, qui perdent continuellement de l'eau par évaporation, les tours de refroidissement sèches et humides fermées peuvent réduire considérablement la consommation d'eau en fonctionnant en mode sec lorsque cela est possible. Ceci est particulièrement important dans les régions où l’eau est rare.

Un autre avantage est la protection du liquide de refroidissement. Puisque le fluide circule en boucle fermée, il n’est pas exposé aux contaminants présents dans l’atmosphère, tels que la poussière, la saleté et les micro-organismes. Cela contribue à prolonger la durée de vie de l’équipement et à réduire les besoins de maintenance.

Les tours de refroidissement fermées sec-humide offrent également de meilleures performances environnementales. Ils produisent moins de bruit que certains autres systèmes de refroidissement, et la consommation d'eau réduite signifie moins de rejets d'eaux usées.

Applications des tours de refroidissement fermées sèches et humides

Les tours de refroidissement fermées sèches et humides sont largement utilisées dans diverses industries. Dans l’industrie de la production d’électricité, ils sont utilisés pour refroidir les condenseurs des turbines à vapeur, ce qui contribue à améliorer l’efficacité des centrales électriques. Dans l'industrie chimique, ils sont utilisés pour refroidir les fluides de traitement dans les réacteurs chimiques et les colonnes de distillation.

Dans l'industrie manufacturière, les tours de refroidissement fermées à sec et humide sont utilisées pour refroidir les équipements tels que les machines de moulage par injection, les machines de moulage sous pression et les outils de travail des métaux. Ils sont également utilisés dans l’industrie agroalimentaire pour refroidir les systèmes de réfrigération et l’eau de traitement.

Présentation du produit

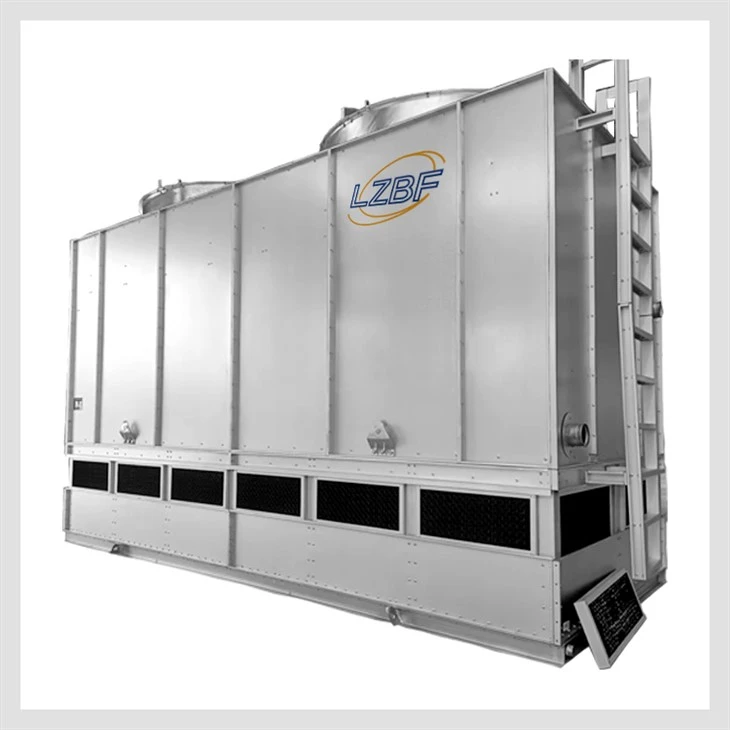

Nous sommes un fournisseur leader deTour de refroidissement fermée sèche et humide. Nos produits sont conçus avec les dernières technologies pour garantir une efficacité, une fiabilité et une durabilité élevées. NotreTour de refroidissement fermée combinée sèche et humideoffre une combinaison parfaite de refroidissement sec et humide, offrant des performances de refroidissement optimales dans différentes conditions météorologiques. Nous avons égalementTour de refroidissement à sec en circuit fermépour les applications où la conservation de l’eau est une priorité absolue.

Contactez-nous pour l'approvisionnement

Si vous êtes intéressé par nos tours de refroidissement fermées sèches et humides et que vous souhaitez discuter de vos besoins spécifiques en matière de refroidissement, n'hésitez pas à nous contacter. Notre équipe d'experts est prête à vous fournir des informations détaillées sur les produits, une assistance technique et des solutions personnalisées. Nous sommes impatients d’avoir l’opportunité de travailler avec vous et de vous aider à atteindre vos objectifs de refroidissement.

Références

1. Manuel ASHRAE - Systèmes et équipements CVC. Société américaine des ingénieurs en chauffage, réfrigération et climatisation.
2. Institut des tours de refroidissement. Publications techniques sur la conception et le fonctionnement des tours de refroidissement.
3. "Principes du transfert de chaleur" par Frank Kreith et Raj M. Manglik.
