Explication détaillée des différences entre les tours de refroidissement à circuit fermé à contre-courant, à flux croisé et à flux hybride -

Explication détaillée des différences entre les tours de refroidissement à circuit fermé à contre-courant, à flux croisé et à flux hybride-

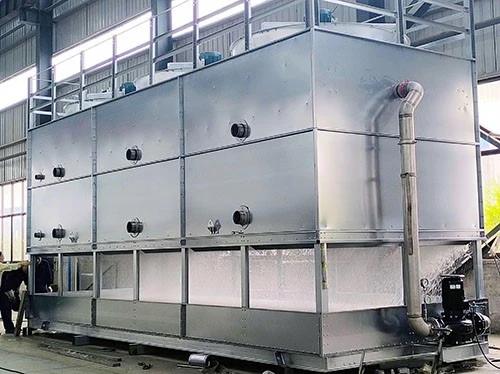

Tours de refroidissement à circuit fermé-sont principalement divisés en trois types en fonction de la direction du flux d'air et du débit d'eau, ainsi que de la conception structurelle : contre-courant, flux transversal et flux hybride. Chaque type a ses propres caractéristiques et convient à différentes conditions de fonctionnement et scénarios. Vous trouverez ci-dessous une explication détaillée.

---

I. Tour de refroidissement à circuit fermé à contre-courant-

Caractéristiques structurelles :
La principale caractéristique d'une tour de refroidissement à circuit fermé-à contre-courant est que l'air et l'eau pulvérisée s'écoulent dans des directions opposées. L'air entre par le bas de la tour et se déplace vers le haut, tandis que l'eau pulvérisée est distribuée par le haut et s'écoule vers le bas sur la surface du serpentin d'échange thermique, formant un flux à contre-courant.

Principe de fonctionnement :
Dans une conception à contre-courant, l'air le plus froid entre en premier contact avec la partie la plus froide du serpentin (là où l'eau en circulation a déjà été partiellement refroidie), tandis que l'air le plus chaud en haut entre en contact avec la partie la plus chaude du serpentin (là où l'eau en circulation vient d'entrer). Cette « adaptation de gradient » maximise la différence de température moyenne tout au long du processus d'échange thermique, ce qui entraîne une efficacité de transfert thermique la plus élevée.

Avantages :

Efficacité de transfert de chaleur la plus élevée : pour une surface de serpentin et une puissance de ventilateur identiques, le contre-courant atteint généralement un échange thermique 15 à 25 % plus élevé que le flux transversal.

Structure compacte : faible encombrement, adaptée aux installations avec un espace limité

Température de l'eau de sortie plus basse : peut se rapprocher de la température ambiante du bulbe humide-, répondant ainsi aux besoins de refroidissement exigeants.

Inconvénients :

Résistance à l'air plus élevée, entraînant une consommation d'énergie du ventilateur légèrement plus élevée

Hauteur de tour plus élevée par rapport aux conceptions à flux transversal

Nécessite une distribution d’eau très uniforme

Applications :

Usines ou toits avec espace limité

Industries ayant des exigences strictes en matière de refroidissement (par exemple, centres de données, fabrication de précision)

Refroidissement de processus nécessitant de basses températures d'eau de sortie

---

II. Tour de refroidissement à circuit fermé à flux croisé-

Caractéristiques structurelles :
Dans untour de refroidissement à circuit fermé à flux croisés-, l'air et l'eau pulvérisée s'écoulent dans des directions perpendiculaires l'une à l'autre. L'air entre horizontalement par les persiennes des deux côtés de la tour et circule à travers les serpentins d'échange thermique, tandis que l'eau pulvérisée tombe verticalement du haut vers le bas à travers les surfaces des serpentins.

Principe de fonctionnement :
Dans une conception à flux transversal, l'air se déplace horizontalement à travers les serpentins, croisant l'eau de pulvérisation tombant verticalement. Cette structure crée un chemin de flux d’air plus court et une résistance à l’air plus faible. Les bobines sont généralement disposées sur plusieurs rangées, l'air absorbant progressivement la chaleur et l'humidité à mesure qu'il traverse le faisceau de bobines.

Avantages :

Faible résistance à l'air : flux d'air fluide, ce qui entraîne une consommation d'énergie inférieure du ventilateur

Faible bruit : modèle de flux d'air doux, nettement plus silencieux que les conceptions à contre-courant

Entretien facile : la zone de la bobine est facilement accessible, offrant un espace de maintenance suffisant

Distribution d'eau simple : le système de pulvérisation a une structure simple, moins sujette au colmatage

Inconvénients :

Efficacité de transfert de chaleur légèrement inférieure à celle du contre-courant

Encombrement plus grand que les conceptions à contre-courant

Utilisation de la surface de la bobine légèrement inférieure pour la même taille de tour

Applications :

Lieux-sensibles au bruit (hôpitaux, hôtels, écoles, zones résidentielles)

Installations avec une hauteur limitée mais une surface au sol suffisante

Situations nécessitant une inspection et un entretien fréquents

---

III.Tour de refroidissement à circuit fermé à flux hybride-

Caractéristiques structurelles :
Letour de refroidissement à circuit fermé à flux hybride-est une fusion innovante de conceptions à contre-courant et à flux transversal. Sa configuration typique est constituée d'une section de serpentin d'échange thermique en partie supérieure et d'une section de remplissage en partie inférieure. L'eau pulvérisée passe d'abord à travers la section de remplissage pour un pré-refroidissement avant d'être pulvérisée sur les serpentins situés au-dessus.

Principe de fonctionnement :
L'eau pulvérisée descend du haut de la tour et pénètre d'abord dans la section de remplissage. À l’intérieur de la section de remplissage, l’air et l’eau de pulvérisation subissent un échange thermique approfondi, abaissant considérablement la température de l’eau de pulvérisation. Cette eau de pulvérisation pré-refroidie est ensuite répartie uniformément sur la surface du serpentin au-dessus pour refroidir l'eau en circulation à l'intérieur des serpentins. Cette conception de « refroidissement en deux étapes » réduit efficacement le risque de tartre sur la surface du serpentin, car des températures d'eau plus basses rendent plus difficile la précipitation du tartre.

Avantages :

Forte capacité antitartre- : l'eau de pulvérisation est pré-refroidie dans la section de remplissage, réduisant ainsi l'entartrage sur les surfaces du serpentin.

Convient aux eaux de mauvaise-qualité : idéal pour les régions où l'eau est dure

Efficacité de transfert de chaleur stable : moins de mise à l'échelle signifie une dégradation plus lente des performances au fil du temps

Combine la haute efficacité du contre-courant avec la faible résistance de l’air du flux transversal

Inconvénients :

Structure plus complexe, coût de fabrication légèrement plus élevé

Hauteur de tour la plus haute parmi les trois types

La section de remplissage nécessite un nettoyage et un entretien périodiques

Applications :

Régions avec une mauvaise qualité de l'eau (zones d'eau dure du nord, applications d'eau de puits)

Industries nécessitant une-stabilité opérationnelle à long terme

Situations où l'efficacité du transfert de chaleur et la commodité de la maintenance sont nécessaires
